スパイダーボード

SPIDER BOARD
PC-3000 SPIDER BOARD

これからのモノリスデータリカバリーが変わります

最小限のソルダリングで
最小限のリスク

  • Spider Board Adapterとは?

    PC-3000 Flash Spider Board Adapterは、モノリスタイプのNAND フラッシュデバイスのテクノロジカルピンに接続するよう設計されています。25本のコネクタニードルを特徴とし、NANDインターフェースシグナルへの接続はタスクでソフトウェアによって設定されます。
    このアダプタは、PC-3000 Flash Reader ver.4.0でサポートされています。

PC-3000 SPIDER BOARD

Spider Boardの最大の特徴

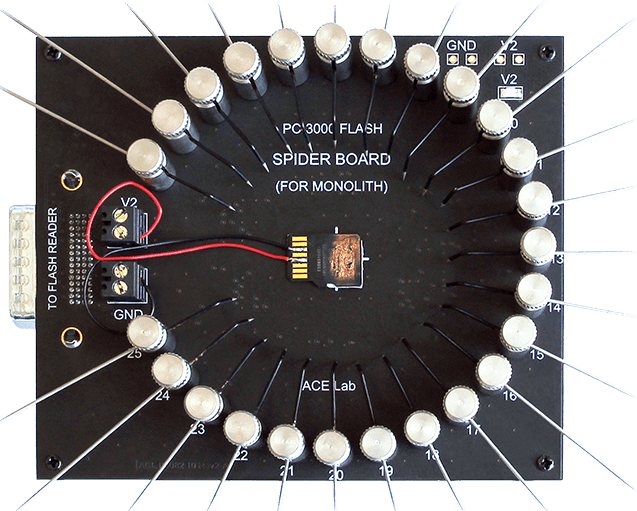

Spider Board Adapterは、ニッケルコーティングで
酸化防止処理された25本の独特の形状をした
鋭利なニードルを備えており、それぞれが独立しています。
また、電源とGNDだけの最小限のソルダリングで
モノリスに接続できるよう設計されています。
電源回路は分かれており、ニードルコネクタ、
またはターミナルクランプ経由で供給できます。

PC-3000 FlashのSpider Boardでできること

Spider Board Adapterを使用すると、
次のことが可能になります。

  • ソフトウェアレベルでコネクタを微調整できます。
  • 同様のケースで使えるよう、ピンアウト設定をファイルに保存できます。
  • 一定の5V、またはVCC(1.8V〜3.6V)電源で制御できます。
  • ソフトウェア経由でアダプタの電源を制御できます。
  • 部分的に破損したSDおよびMicroSDカードでも十分に機能する
    カードアダプタとしてデータリカバリーできます。

簡単で
素早く
安全に

Spider Board Adapterはすべてのモノリスタイプに対応しています。

サポートされている NAND ベースデバイス
  • microSD
  • SDカード
  • 一体型のUSBメモリ
  • MemoryStickなど

Spider Boardは
SDプロトコルで
eMMCチップを
読み取ることができます。

※モノリスの電源を入れるには最小限のソルダリングが必要です。
ピンアウト接続は25本のニードルで行います。
